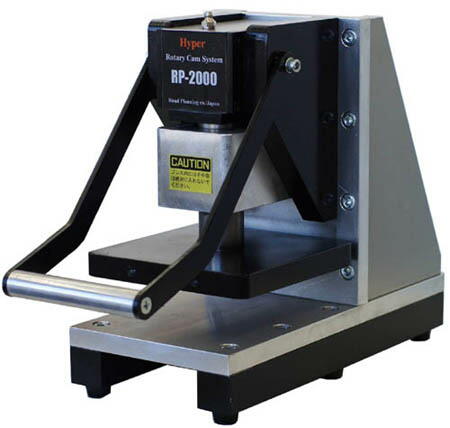

商品RP2000

ロータリーカムによってハイパワーを実現　（特願2010-268179号）

独自に開発したローターリーカムシステム（特許出願中）に
より、驚異のハイパワーを実現いたしました。
卓上で有りながら最大加圧力は2トン。
しかもベアリング使用でハンドリングは軽々。
従来の据え付け型と違い、使いたいときに使いたい場所で
作業が出来ます。
C型プレスですので、あらゆるワークに対応します。

パワー比　1/150　を実現いたしております。（当社試験）
これによって細かく、複雑な形状もきれいに抜くことが出来ま
す。
レザー、布、紙、ゴム等の抜き、裁断には最適。
特に今まで難しいとされた紙の重ね抜きも可能になりまし
た。

またストロークエンドで最大圧力を発揮いたしますので、一
番力の掛かる抜け際も楽々。
これによってバリも少なくなります。
さらにの力を保持いたしますので、圧入、圧着等にもご使用
いただけます。

付属のPP板で、スエーデン綱抜き型・19mm及び23．6mmに
対応。
最大8mmの厚物を抜くことが出来ます。

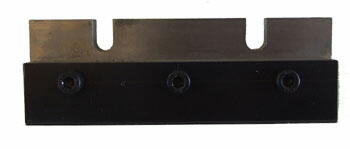

また、オプションでシャーリングに早変わり。
作業の効率は格段にアップいたします。

ロードセルによる実験。
圧力は2000kgを越え、さらにその圧力を保持していることが分かります。

スペック・定価

形式	RP-2000
本体寸法（長さ幅高さ）	320mm150mm290mm
本体重量	22kg
オープンハイト	44mm
ストローク	10mm
最大加圧力	2000kg（2t）
加圧比	1/150
プレス部寸法	140mm*140mm
ベッド寸法	175mm*150mm
定価（税込み）	\162,000（税込み）

PP板は2枚（19mm用　200*200*10、23.6mm用　200*200*15）付属しています。
別注であらゆるサイズも承りわりますので、詳しくはお問い合わせ下さい。

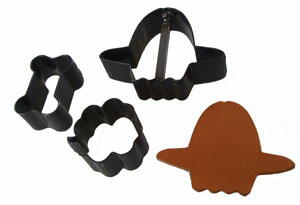

★スエーデン綱抜き型23．6mmまで対応。
★オープンハイトはスペーサーによって高くすることも可能です。
詳しくはお問い合わせ下さい。

使用例

大型の革を抜いてみます。

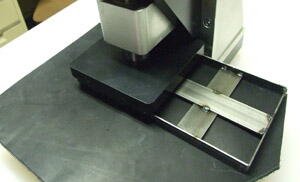

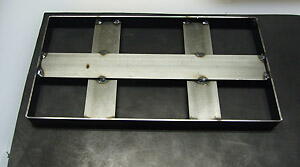

型はスウェーデン綱130mm*250mm、革の厚さは4mmです。これを2行程で抜きます。	型をセットして、まずは左側抜きます。

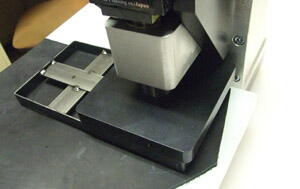

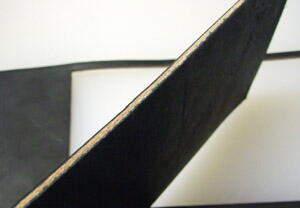

抜けたらその状態でワークをスライドさせ、今度は右側。	バリもほとんど出ずに、きれいに抜けています。

今度は紙の重ね抜きです。

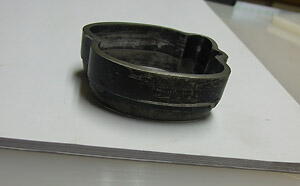

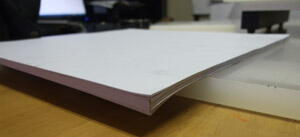

コピー用紙50枚を重ねます。	紙は専用の片刃の抜き型を使用します。

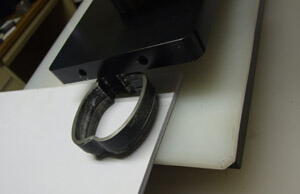

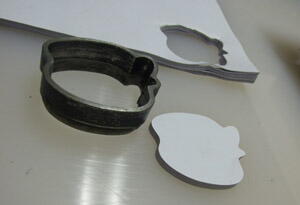

セットした状態でプレスの下へスライドさせて、プレス。	しわも無くきれいに抜けているのが分かります。
